自動化外觀檢測設備檢測原理

自動化外觀檢測設備檢測原理

自動檢測設備能自動篩選出一些外觀不合格的。該係統可讓一定量的圖像預先存儲在存儲器中，當檢測時，首先與這些存儲的圖像進行比較，同時還可以對某些特定區域進行編程，設置一些檢測項目，以達到更細分的檢測，從而杜絕不良品。

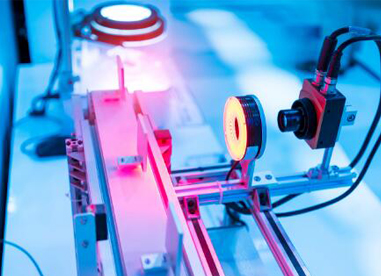

自動外觀檢測是以機器視覺係統為基礎的檢測設備，它可以代替傳統的人工量具，實現產品外觀的高速在線自動檢測。如果設備的成功實施預期可以實現產品表麵缺陷缺陷特征的自動識別，檢測速度可達到生產線同步。

在產品表麵存在各種缺陷，其光學特性必然與產品本身存在差別。光進入產品表麵後，各種瑕疵缺陷在反射、折射等方麵會表現出與周圍不同的異樣。

舉例來說，當產品表麵垂直均勻地照射均勻時，如產品表麵無瑕疵缺陷，則出射方向不會改變，機器視覺檢測到的光也是均勻的;當產品表麵有缺陷時，其出射的光線就會發生變化，而檢測到的圖像也要隨之改變。

因為有缺陷，在其周圍產生應力集中和變形，在圖像中很容易觀察到。如果遇到光透過型缺陷(如裂紋、氣泡等)，該缺陷位置的光線就會發生折射，光的強度要大於周圍光線，因此照相機靶表麵所探測到的光也相應增強。

如果遇到雜質的光吸收類型(如沙粒等)，那麽該缺陷位置的光就會變弱，照相機目標表麵所探測到的光線比周圍的光線要弱。通過機器視覺分析攝像機采集到的圖像信號的強弱變化，圖像特征，即可獲得相應的缺陷信息。

上述內容是對自動外觀檢測設備的檢測原理的介紹，外觀自動檢測設備，有專業的視覺檢測係統，可以根據像素的分布、亮度、顏色等信息，將圖像係統轉換為數字信號，通過對這些信號的各種運算提取目標的特征，然後根據判斷結果進行一係列的操作，從而實現對產品缺陷的檢測。
